Scopri i Segreti della Galleria del Vento: Come la Formula 1, migliora l’Aerodinamica delle Vetture.
Le Gallerie del Vento sono strumenti fondamentali per lo sviluppo aerodinamico delle vetture, dagli aeromobili alle vetture da competizione. In questo articolo esploreremo come funzionano, con particolare attenzione all’uso nelle squadre di Formula 1.
Cos’è una Galleria del Vento?
Una Galleria del Vento è una struttura che permette di studiare l’aerodinamica di un modello in scala ridotta. Ci sono due principali tipi di gallerie: a circuito chiuso e a circuito aperto. Le gallerie a circuito chiuso, come quella che vediamo nel libro di Pop, sono preferite per le analisi aerodinamiche complesse. In queste strutture, il flusso d’aria viene fatto circolare in un circuito chiuso, garantendo una distribuzione uniforme e costante del flusso stesso.
Il Funzionamento della Galleria del Vento
In una galleria a circuito chiuso, l’aria viene spinta da una girante e attraversa varie sezioni prima di raggiungere la camera di prova dove si trova il modello. Il flusso d’aria deve avere una velocità costante e uniforme per fornire dati accurati. Il flusso attraversa diversi componenti:
- Turning Veins: Guide che indirizzano il flusso d’aria con curve uniformi.
- Girante: Spinge l’aria attraverso la galleria.
- Raddrizzatori di Flusso: Eliminano il moto rotatorio imposto dalla girante.
Importanza delle Condizioni di Test
Il modello nella galleria è fermo, mentre il flusso d’aria lo investe, simulando le condizioni reali di movimento. Le misurazioni riguardano forze e momenti generati sul modello. La velocità dell’aria deve essere uniforme lungo la sezione della galleria e costante nel tempo.
Similitudine e Numero di Reynolds
Per ottenere dati affidabili, è cruciale rispettare i principi della similitudine e del numero di Reynolds. Il numero di Reynolds è un parametro che combina velocità, dimensione del modello e viscosità del fluido. Nelle gallerie del vento non pressurizzate, come quelle usate in ambito automobilistico, è fondamentale mantenere rapporti di similitudine il più vicini possibile a quelli reali.
Tecnologie Avanzate: Tappeti Mobili e Misurazioni Precise
Tappeto Mobile
Per simulare accuratamente le condizioni di una vettura da competizione come una Formula 1, la galleria del vento utilizza un tappeto mobile che scorre sotto il modello, replicando il movimento relativo tra vettura e suolo. Questo sistema complesso include aspiratori per mantenere il tappeto piatto e sistemi di raffreddamento per gestire il calore generato.
Misurazioni Aerodinamiche
Il modello è equipaggiato con sensori per misurare forze e momenti in varie condizioni operative. La downforce, la resistenza aerodinamica (drag) e il bilanciamento aerodinamico sono parametri fondamentali per ottimizzare le prestazioni della vettura.
Esempi di Applicazioni in Formula 1

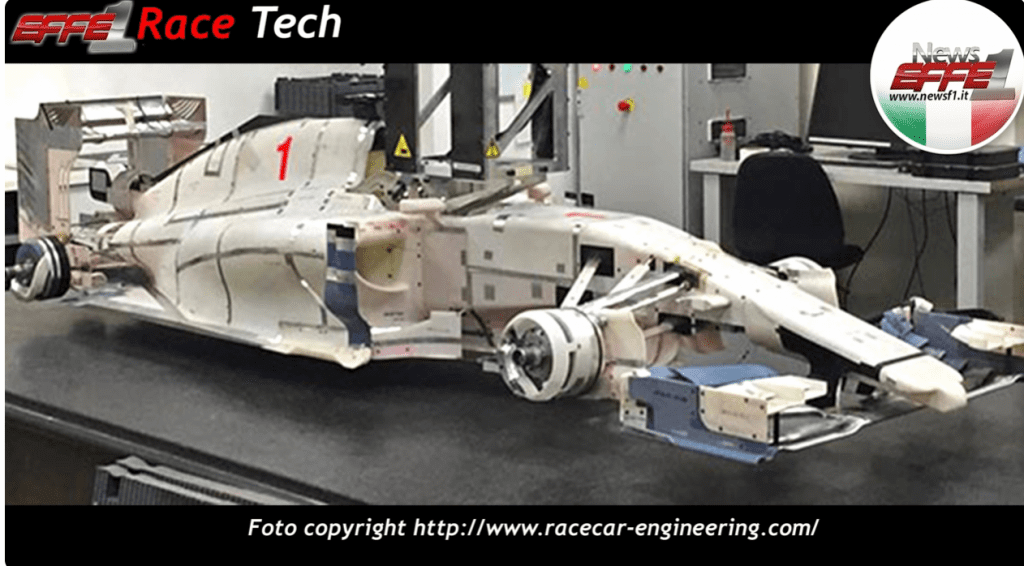

Nelle gallerie del vento delle squadre di Formula 1, come quella della Toyota, i modelli sono riproduzioni accurate delle vetture reali, inclusi dettagli come i sistemi di raffreddamento e le sospensioni. I test sono eseguiti su modelli in scala del 60% alla velocità massima di 180 km/h, rispettando le regolamentazioni attuali.
Conclusioni
Le Gallerie del Vento rimangono strumenti insostituibili per lo sviluppo aerodinamico di vetture e aeromobili. La loro capacità di simulare condizioni reali e fornire dati precisi le rende fondamentali per l’ingegneria moderna, specialmente nel mondo delle corse automobilistiche.
